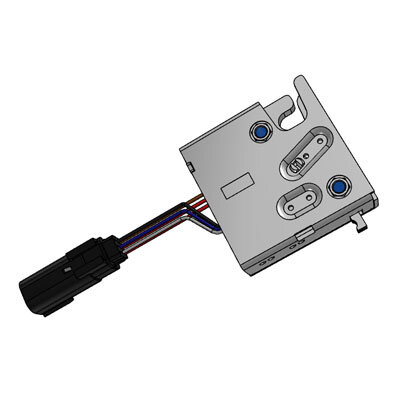

| 密封马达驱动装置可防水和尘土，符合IP56标准 |
| 可选高强度防锈镀层钢和不锈钢 |
| 按压式锁紧，电子开启 |
| 旋转结构 |
| 隐蔽式锁定 |
| 微处理器控制 |
| 最小功耗 |
| 可选内置微开关，用于控制门锁开启/关闭输出信号 |
| 简单的机械解锁 |
| 材料和表面处理 |
| 机制 |
| 锁套，锁舌，触发器，引脚：镀锌镍层钢或不锈钢 |
| 弹簧：300系列不锈钢 |
| 驱动装置 |
| 锁套：ABS塑料 |
| 波纹管，导线密封：硅 |
| 周边密封：丁钠橡胶 |
| 锁舌：乙缩醛 |
| 扣眼：TPE |
| 触发器款式：后面触发，轻型弹簧 |
| |
| 电气规格： |
| 建议工作电压：12.0至24.0VDC |
| 典型工作电流(无负载时的平均值)：12.0VDC低于600.0mA |
| 输入信号电流：24.0VDC直流电时的最大值为25.0mA |
| 微动开关额定值：12.0VDC的最大值为3.0A |

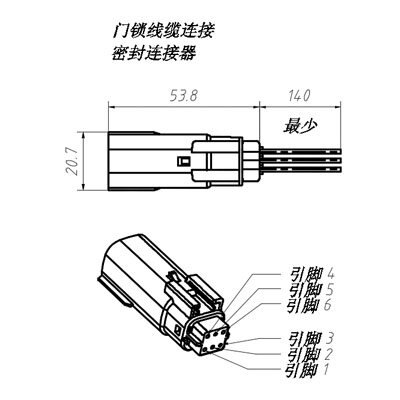

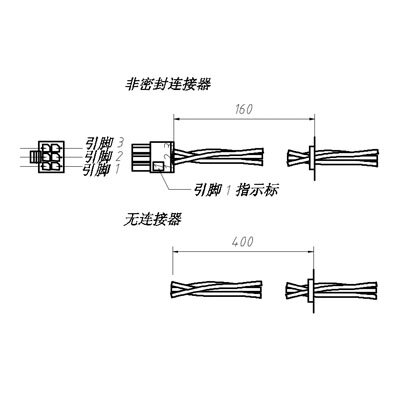

| 接线颜色编码/连接器引脚分配： |
| 引脚1：棕色：接地(一) |
| 引脚2：红色：12.0至24.0VDC |
| 引脚3：橙色：控制信号电源 |
| 引脚4：黑色：微动开关公共端 |
| 引脚5：蓝色：微动开关常开触点 |
| 引脚6：灰色：微动开关常闭触点 |
| |
| 钢制冲击螺栓：EV109-01000004(另外订购) |
| 不锈钢制冲击螺栓：EV109-01000008(另外订购) |
| 不带门磁选项的压铸撞栓：EV194-01000001(另外订购) |
| 线缆安装套件01型：EV286-01000037(包含铆钉) |
| 线缆安装套件02型：EV286-01000038(包含铆钉) |

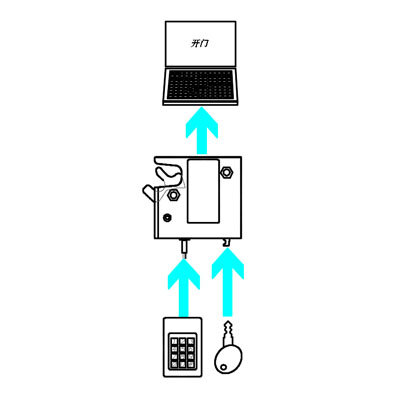

| 操作： |

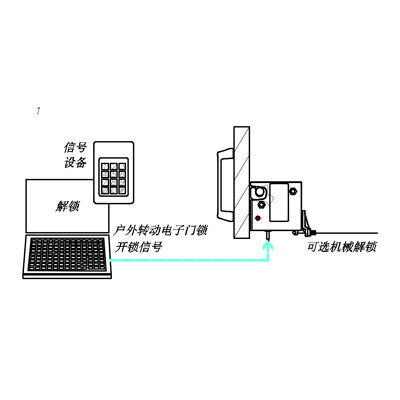

| 1.输入信号解锁户外转动电子门锁，使门板在关闭位置仍然可以推/拉开。解锁时间由门禁控制装置来控制。 |

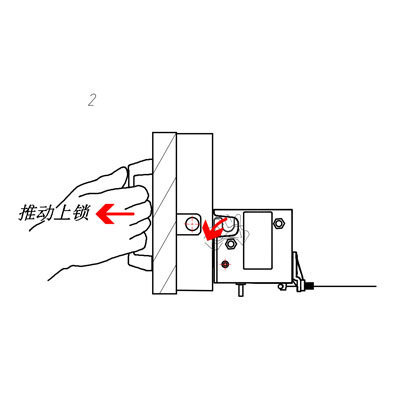

| 2.解锁后颗手动将门拉开。 |

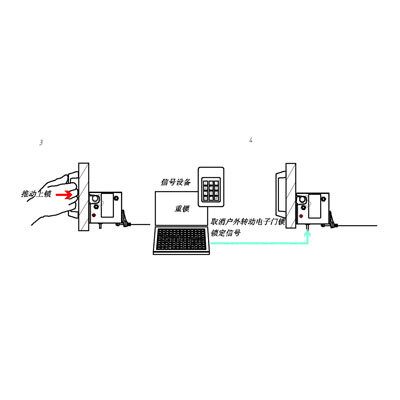

| 3.手动推门关闭。螺栓撞击锁舌转到闭合位置，但门锁会保持打开状态，而且只要信号持续门可随时被再次打开。 |
| 4.进门之后，信号移除重新锁定户外转动电子门锁。无论门处于打开或关闭位置均可操作。 |

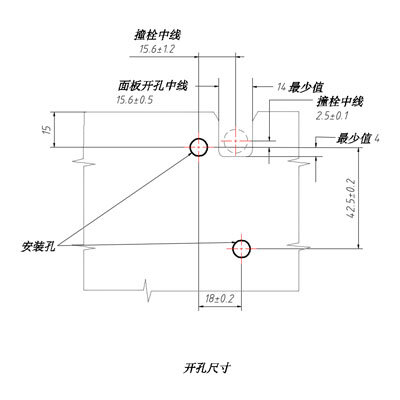

| 安装面板准备 |
| 底座安装款式：#1/4-20，建议使用最小安装孔：Ø7.2 |
| 底座安装款式：M6，建议使用最小安装孔：Ø6.9 |
| 底座安装款式：Ø7.0，建议使用最小安装孔：Ø7.6 |
