| 轻型结构 |
| 自动重锁和延迟重锁 |
| 按压式锁紧，电子开启 |
| 旋转机构 |
| 隐蔽式锁定 |
| 微处理器控制 |
| 最小功耗 |

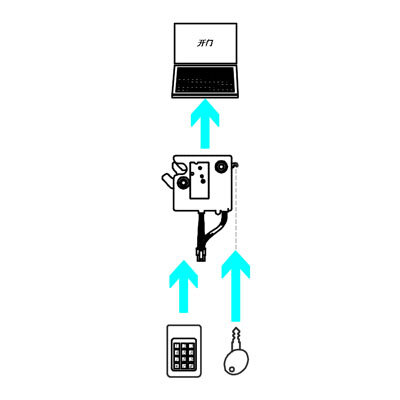

| 简单的机械解锁 |
| 可选内置微开关，用于检测门锁开关/关闭状态 |
| 材料和表面处理 |
| 弹簧：不锈钢 |
| 锁舌：尼龙加玻纤 |
| 锁套：PC/ABS |
| 触发器：PBT |
| 引脚：钢，镀锌 |
| |
| 电气规格： |
| 建议工作电压：12.0到24.0VDC |
| 典型工作电流(无负载时的平均值)：600.0mA以下,12.0VDC |
| 输入信号：电流的最大值为25.0mA |
| 微动开关额定值：12.0VDC时的最大值为3.0A |
| 接线颜色编码/连接器引脚分配： |
| 引脚1：棕色：接地(一) |
| 引脚2：红色：8.0至26.0V直流电源 |
| 引脚3：橙色：控制信号8.0到26.0VDC |
| 引脚4：黑色：微动开关公共端 |
| 引脚5：蓝色：微动开关常开触点 |
| 引脚6：灰色：微动开关常闭触点 |
| |

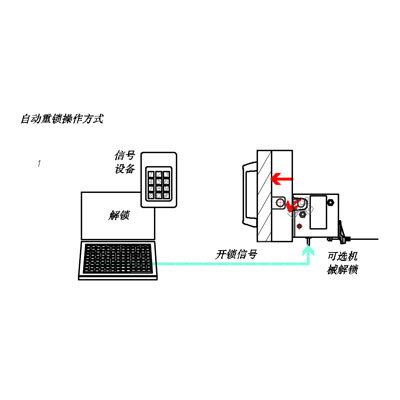

| 操作自动重锁： |
| 1.输入信号解锁基本性能转动电子门锁并释放弹簧锁舌，弹簧锁舌转动将门推开。不管输入信号何时发出，钙基脂将会在解锁和自动重锁之间循环。 |

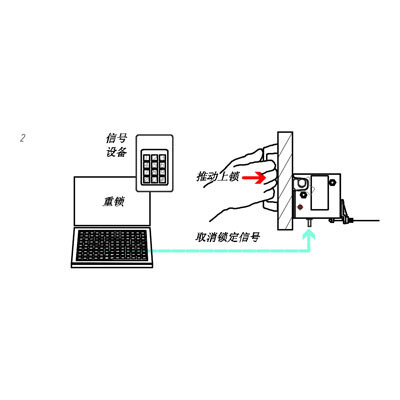

| 2.在解锁时间失效后，推开门即可扣紧撞栓。撞栓将转动锁舌至关闭位置 |

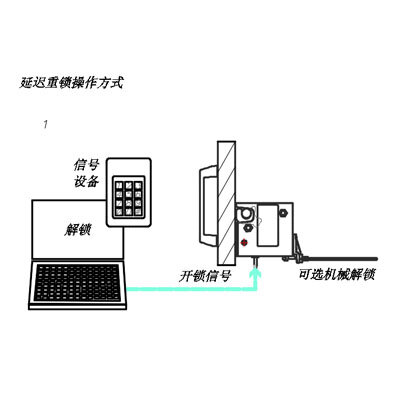

| 操作延迟重锁： |
| 1.输入信号解锁户外转动电子门锁，使门板在关闭位置仍然可以推/拉开。解锁时间由门禁控制装置来控制。 |
| 2.解锁后颗手动将门拉开。 |

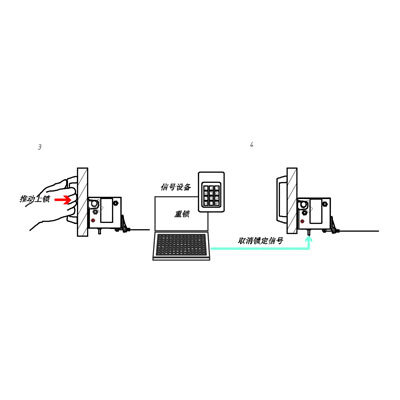

| 3.手动推门关闭。螺栓撞击锁舌转到闭合位置，但门锁会保持打开状态，而且只要信号持续门可随时被再次打开。 |
| 4.进门之后，信号移除重新锁定户外转动电子门锁。无论门处于打开或关闭位置均可操作。 |
| 线缆安装套件01型：EV286-01000045(包含螺钉) |
| 冲击螺栓小型：EV109-01000005(另外订购) |
| 安装面板准备 |
| 底座安装款式：#10-24，建议使用最小安装孔：Ø5.6 |
| 底座安装款式：M5，建议使用最小安装孔：Ø5.9 |
| 底座安装款式：Ø5.5，建议使用最小安装孔：Ø6.1 |
